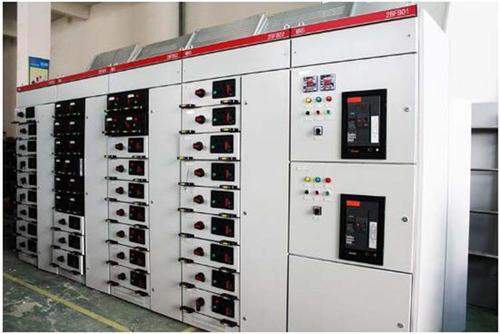

開關柜是電力系統中的重要裝置，在各個行業中廣泛使用。開關柜或配電柜是電動機控制中心的統稱，是配電系統的末級設備；配電柜用于負荷集中、回路較多的場合，負責把上一級配電設備某一電路的電能分配給就近的負荷。開關柜在使用過程中溫度較高，在高溫環境下運行的電氣元器件極易產生漏電及自燃現象，因此，有必要對開關柜進行測溫，因為開關柜在使用過程中需要對柜體內的電氣元件的溫度進行監測，避免溫度過高而產生安全事故。開關柜因為觸頭接觸不良、負載過流等問題會(huì )使觸點溫度過高，使觸點損壞造成停電事故，因此需要實時監測觸點的溫度，當超過閾值時能夠報警，以便及時維修處理。

目前常用的方法有采用紅外測溫儀定期巡檢或者采用在線監測設備實時監測，因為定期巡檢可能存在漏檢、檢測不及時等問題，因此目前多用在線監測的方式。在線監測主要采用光纖測溫、紅外探頭、無線測溫溫度傳感器等在線測量。

?

開關柜無線測溫

目前，發電廠、變電站、高壓線路、高壓電器、風機軸瓦、配電柜、客運列車及玻璃加工、煙葉加工等對溫度范圍要求嚴格的、測量環境比較危險的設備和場所的溫度測量方法主要有人工測量和有線測量。這些方法的缺點和不足是 ：首先，人工測量具有很大的危險性，因為這些被測的設備和場所都是高壓、高空、不易接觸的，很容易造成對測量人員的傷害。無線測溫系統，包括無線測溫終端、無線測溫管理機和現場計算機，無線測溫終端將測得的溫度參數轉變?yōu)闊o(wú)線信號發射給無線測溫管理機，無線測溫管理機將溫度參數通過以太網傳輸給現場計算機。

開關柜光纖測溫

開關柜光纖測溫系統是福州華光天銳自助研發的應用于高壓開關柜的熒光光纖測溫裝置，壽命長、抗電磁干擾，可以為變電站高壓開關柜等設備的溫度監測提供有效的保障，判斷設備符合能力和使用壽命，為設備安全運行提供科學依據。采用國際先進的熒光光纖溫度傳感技術，具有耐高壓、不受電磁干擾、長期可靠、易擴展等優點，對發電及供電系統的發電機、高壓開關柜、環網柜、室外及地下電纜接頭等監測點的溫度進行實時在線監測。

主要針對變電站電力開關柜動靜觸頭、母排、開關等接點的異常溫度變化進行實時在線監測。借助這套系統，用戶可以在本地和遠程上位機上實時監測開關柜內監測部位的溫度變化情況，根據溫度變化情實時的發出警情報告（預警、報警和超限）。同時借助強大的上位機功能，可以分析溫度變化周期，查看實時、歷史曲線，預測警情變化等功能，還可以實現多用戶遠程數據交換。該系統由熒光光纖（含傳感頭）、光纖測溫變送器、熒光光纖通訊軟件、系統表頭等組成。

熒光光纖在線測溫系統主要針對開關柜、變壓器長期運行過程中容易發生溫度過高的部位（開關柜上下觸點、接頭；變壓器繞組、鐵心等）進行實時的在線監測，避免因負荷過重而引起的溫度過高造成不必要的損失。

熒光光纖在線測溫系統主要包括：光路系統、光電轉換系統、數據采集處理系統、數據顯示輸出設備。光源的光通過光分路器傳輸到外接傳感器中，傳感器將特定波長的光反射回來，再通過光分路器傳輸到光電轉換系統中，通過光電探測器光波長信號轉換為電信號，采集光電探測器的電信號，進行處理，將電信號轉換為數字信號。通過網口或者串口傳輸到數據顯示輸出設備上。

開關柜光纖測溫系統功能特點

安全性：相比于傳統傳感器，光纖溫度傳感器具有耐高溫、無源，不受強電場和強磁場的干擾。

實時性：實時不間斷的在線監測，時刻保證設備處于受監控狀態，安全不受人為因素影響，將可能由人員疏忽導致的事故幾率降至最低。

先進性：熒光光纖在線測溫系統通過傳感器波長移動量采集數據，屬于數字量測量，避免了傳統傳感器易受電源波動、傳輸線路損耗等干擾因素影響的問題。

準確性：數字式測量技術保證了測溫精度和測溫的重復性，測溫精度1級，溫度分辨率0.1℃，同時還具有響應速度快的特點，完全可以滿足電力系統安全的需要。

穩定性：溫度傳感器僅對溫度敏感，不受振動、沖擊、位移、潮濕等因素的影響，系統穩定可靠。
